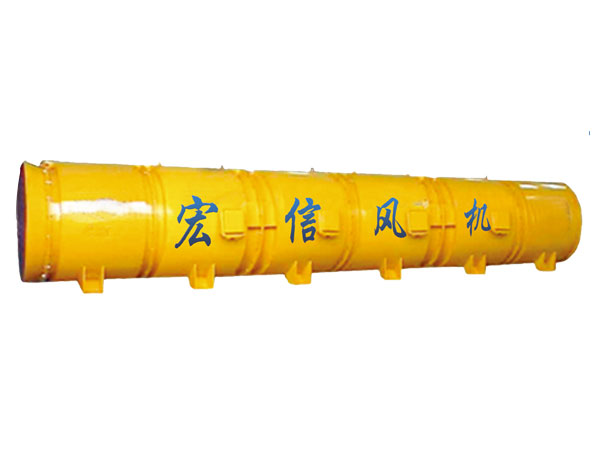

SDF（D）長大隧道施工專用軸流通風機
SDF（D）special axial flow fan for long tunnel construction

1. 概述　Overview

　　SDF（D）節能型長大隧道多級對旋軸流通風機是經過反復試驗研究，專門為長、大隧道設計的通風機并榮獲國家專利。適用于公路、鐵路及引水工程的隧道施工掘進作長距、恒風量的通風，具有送風距離遠、噪聲低、效率高、風量大等特點。從而解決了長大隧道通風難的問題。

　　SDF（D）節能型長大隧道多級對旋軸流通風機每級均有功率相同的電動機驅動，葉輪與電機直連，相鄰間的葉輪旋轉方向相反。氣流進入第一級葉輪獲得能量，經第二級葉輪加速，再經后級葉輪加速排出。后級葉輪兼?zhèn)渲胀ㄝS流式通風機中靜導葉的功能，在獲得整直圓周方向速度分量的同時，增加氣流的能量，從而達到比雙級對旋式通風機更高的風壓和效率。
　　對于特殊環境下施工通風，也可根據用戶要求對葉片進行各種噴涂處理。
　　SDF（D）節能型長大隧道多級對旋軸流通風機更能解決高原環境下的通風需求。

2. 特點　Characteristics

　　送風距離遠、效率高、噪音低、風壓高、風量大、恒風量、節能省電等特點，根據通風需求，既可開單級，也可雙級、三級運行，節電效果明顯。

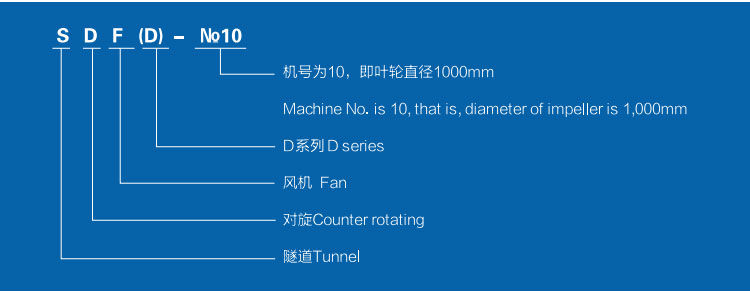

3. 風機型號標志解釋　　Explanation of markings of fan type

4.SDF（D）節能型長大隧道多級對旋軸流通風機技術性能參數表
SDF（D） energy-saving long tunnel multi-stage counter-rotating axial flow fan technical performance parameter table

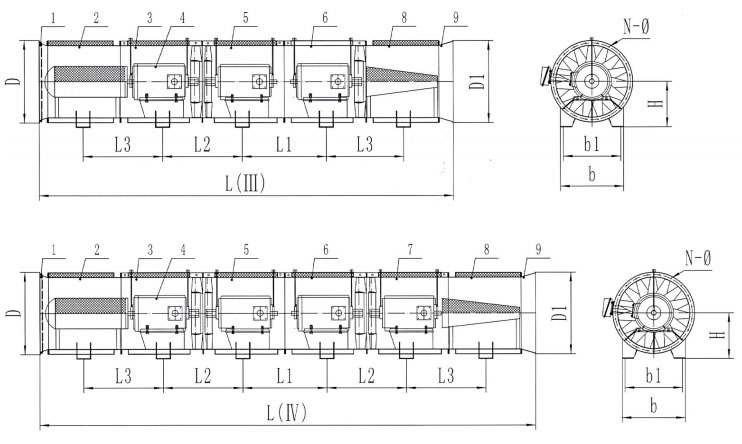

5.SDF(D) 節能型長大隧道多級對旋軸流通風機結構示意圖
SDF (D) energy-saving long tunnel multi-stage counter-rotating axial flow fan structure diagram

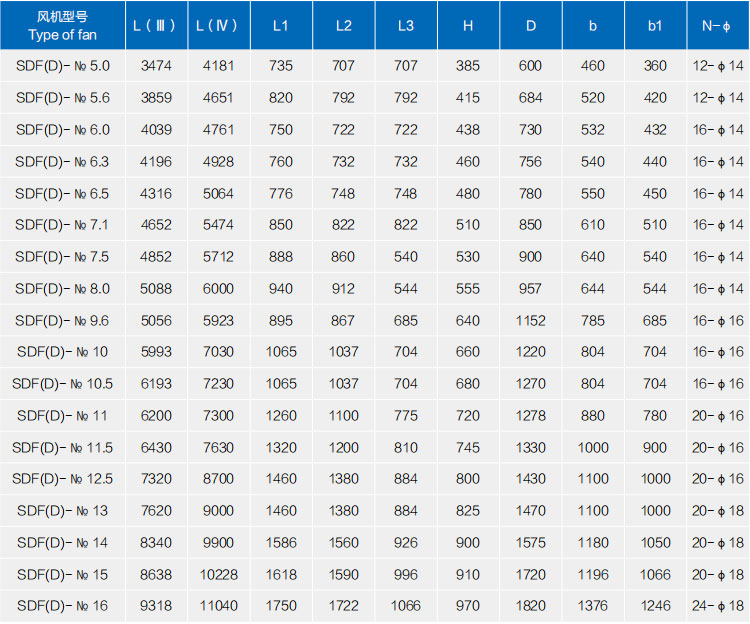

6. SDF（D）節能型長大隧道多級對旋軸流通風機外形尺寸表
SDF （D） energy-saving long tunnel multi-stage counter-rotating axial flow fan outline size table
